联想S405完整拆机图
>首页 -> 社会专题 -> 硬件网络 2011-02-09 来源:2345 作者: 【】 浏览:1743

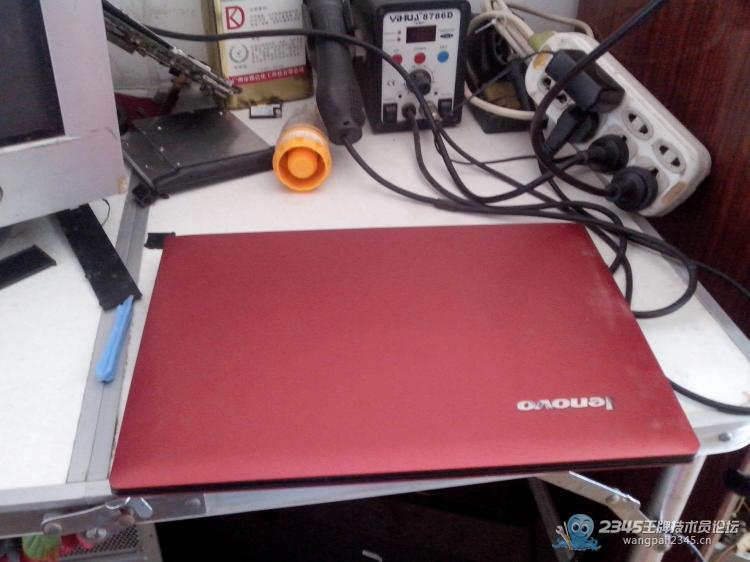

再看看盖子,绚丽红外壳

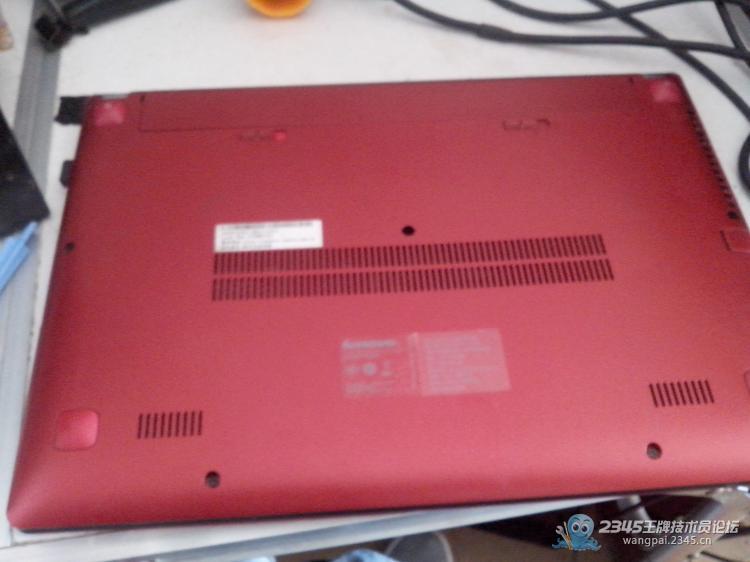

再来一张后盖的图

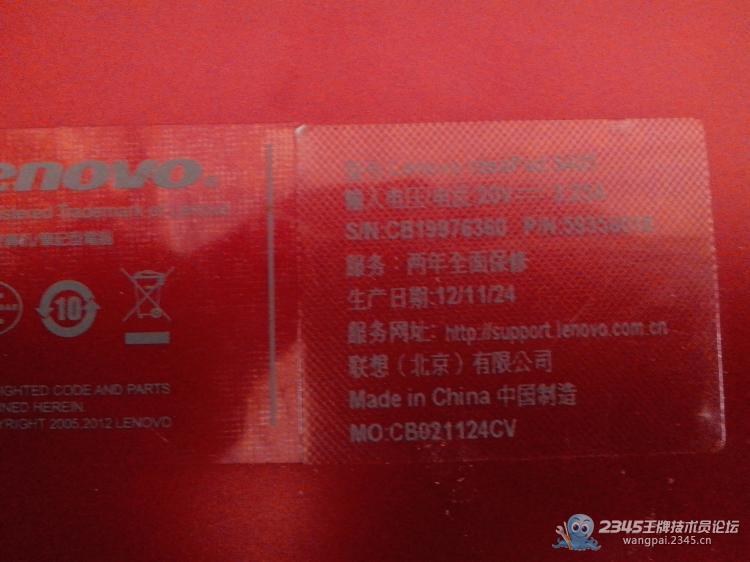

最后再上一张型号图,准备开始拆机

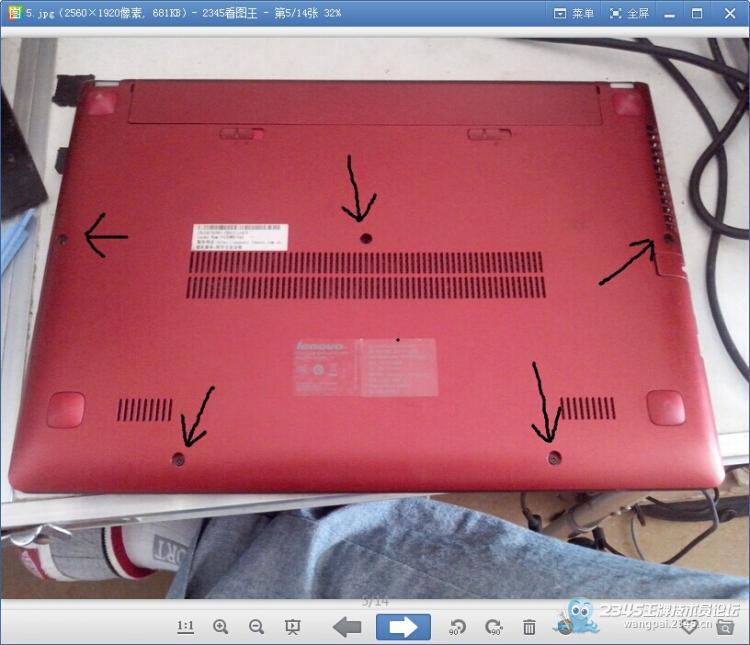

首先看后壳的螺丝位,如下图:

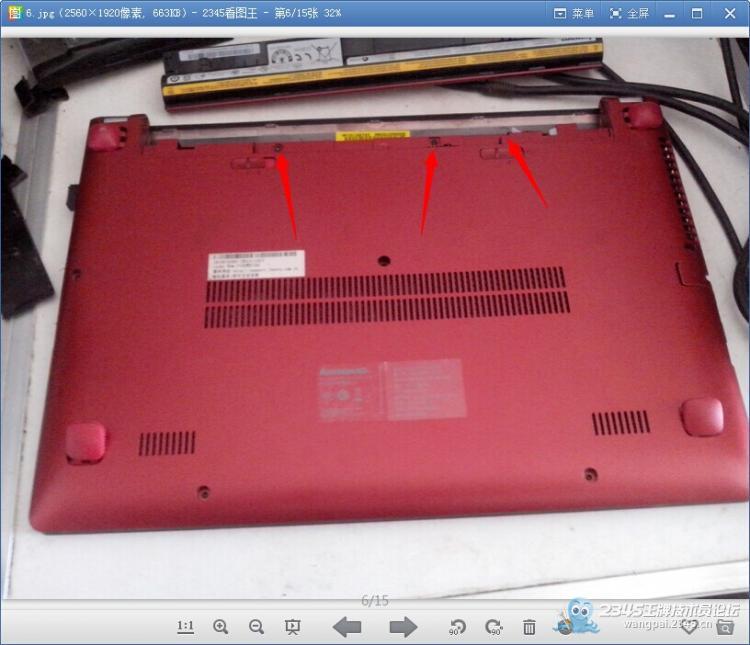

然后拆下电池,有3个螺丝:

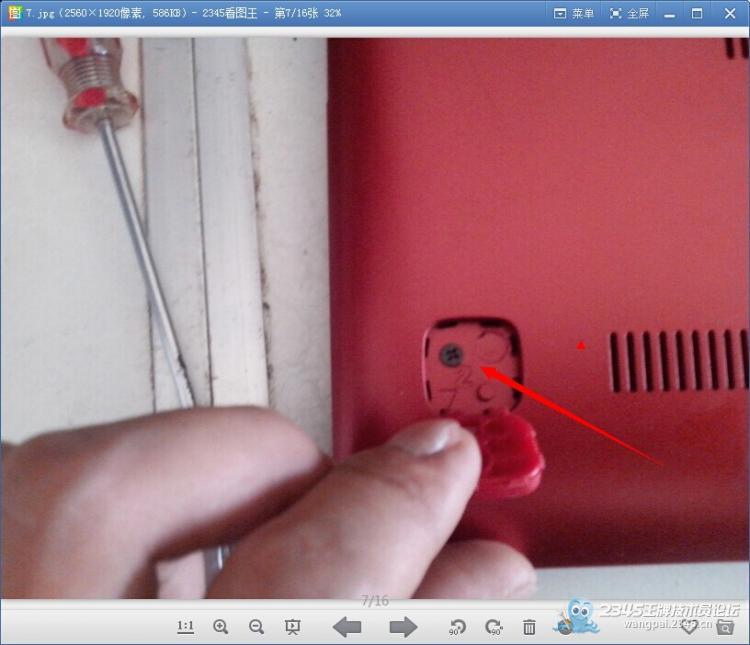

拆下电池位的螺丝后,不要以为可以翘壳了,还有螺丝!!~如图:

拆下这几皮垫下的螺丝后,就可以拆开后盖了。后盖用平口起子或者别的什么东西都能翘开,我用指甲划开的。

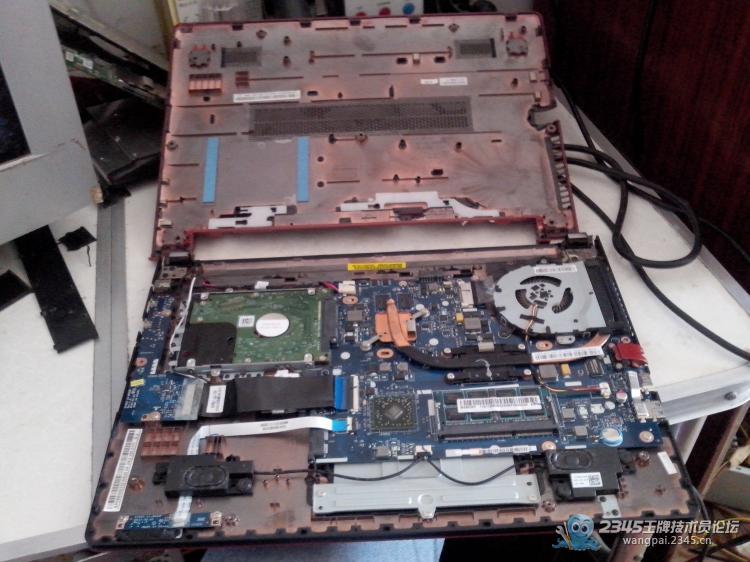

然后就能看到主板和各硬件

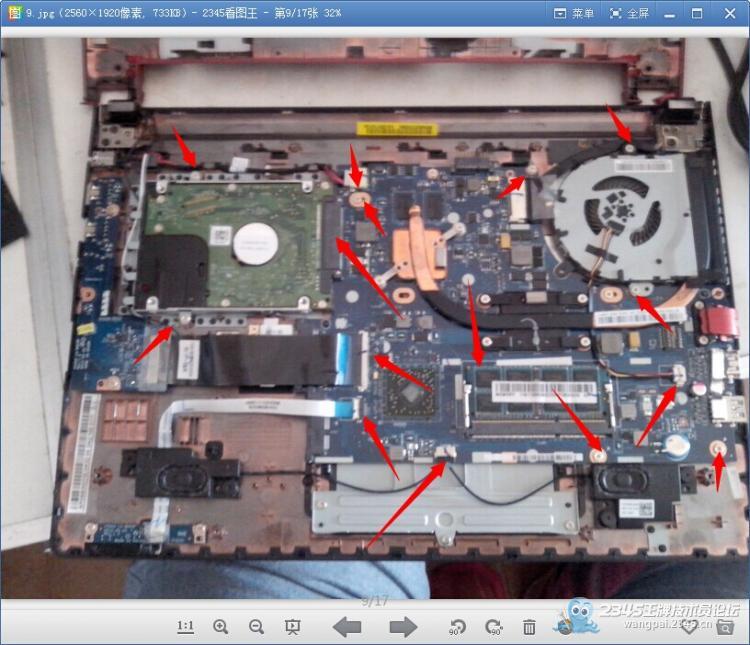

标注一下板子上面的螺丝位置,还有数据线各位置:

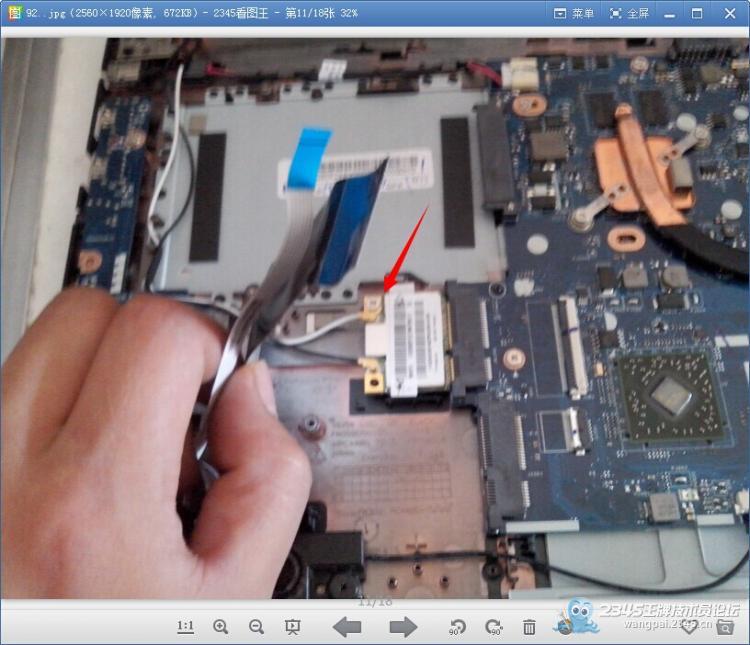

无线网卡螺丝:

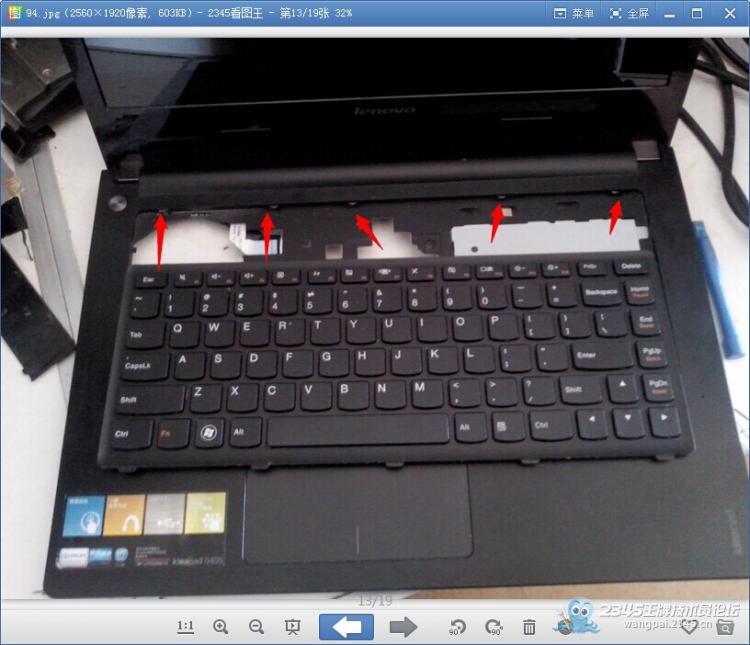

键盘卡扣:

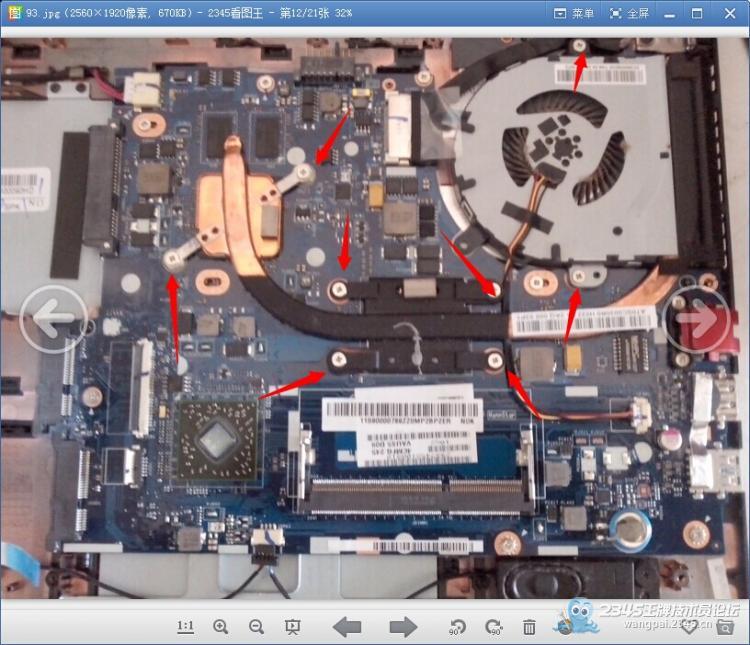

散热系统螺丝位置:

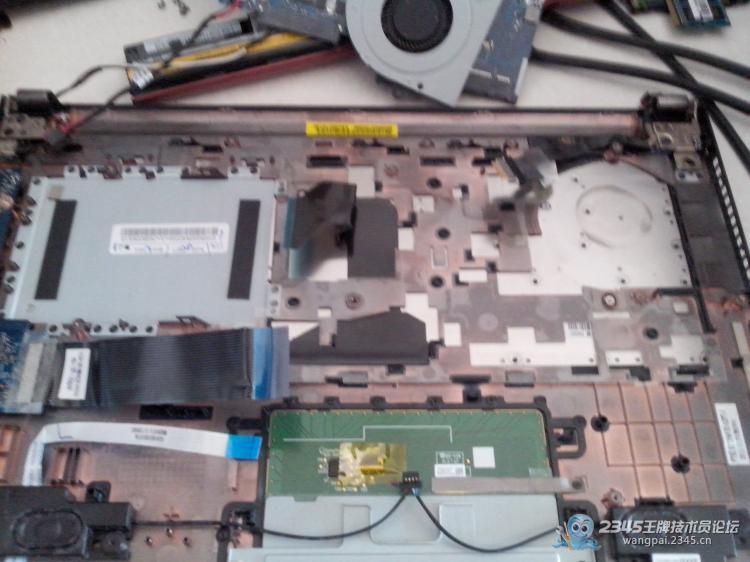

最后一张,主板拆下后的图:

最后说一个很囧的事,拆机完后,上完螺丝开机,发现触控板的数据线没上。。。。。。。。。。。

唉。。。不说了,拆机去
