今天中午不忙 给客户的台HP2230S 的笔记本 更换主板 ,分享一下 不费话了 上图:

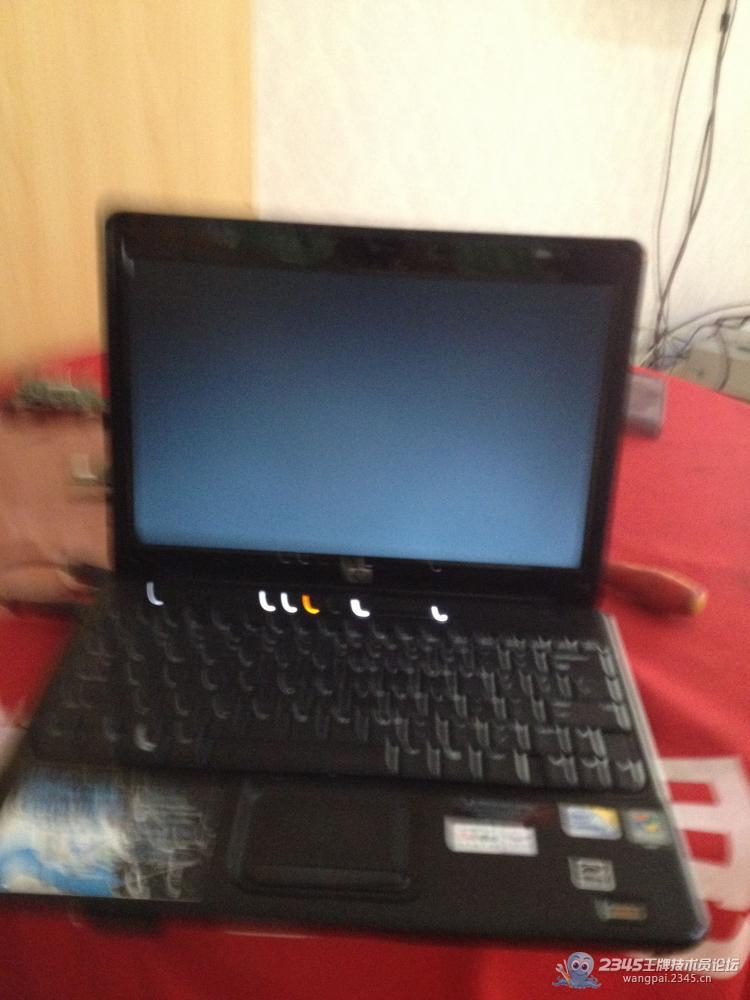

不好意思  拍的这张 效果不太好 大概就这个样子的

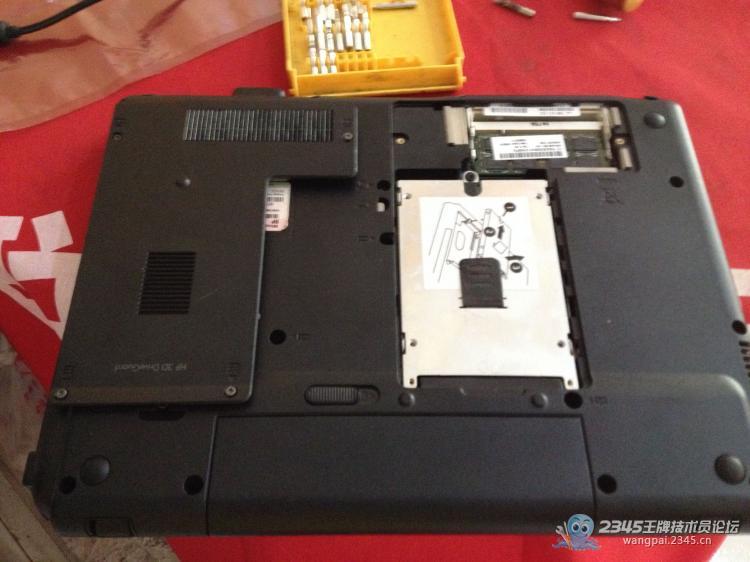

从后小盖拆起 螺丝 有点小多并且 都不一样的 螺丝头 这设计 有点 。。。。

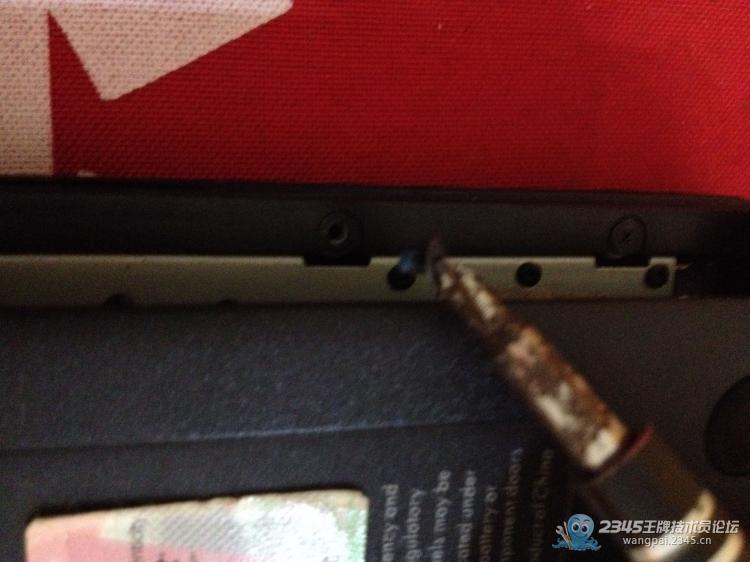

拆 电池 拆光驱   拆 硬盘   把所有看得到螺丝 都拆下  下图是光驱螺丝

电池仓与 键盘的螺丝 都得拆了

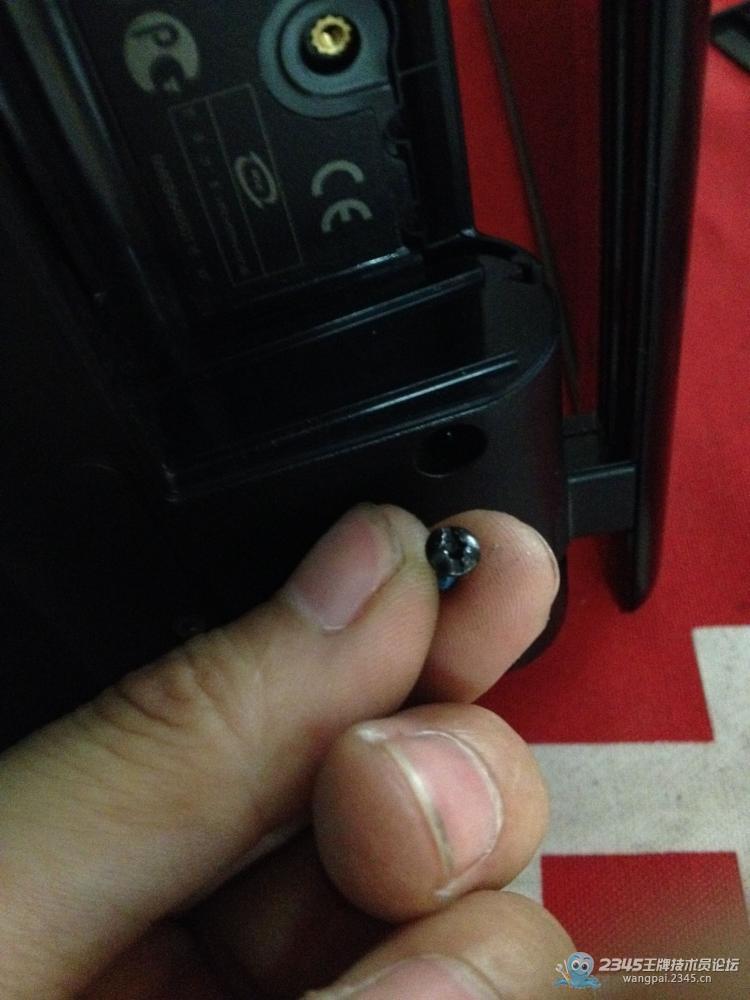

这张 拍的还算清楚  螺丝头 怪怪的

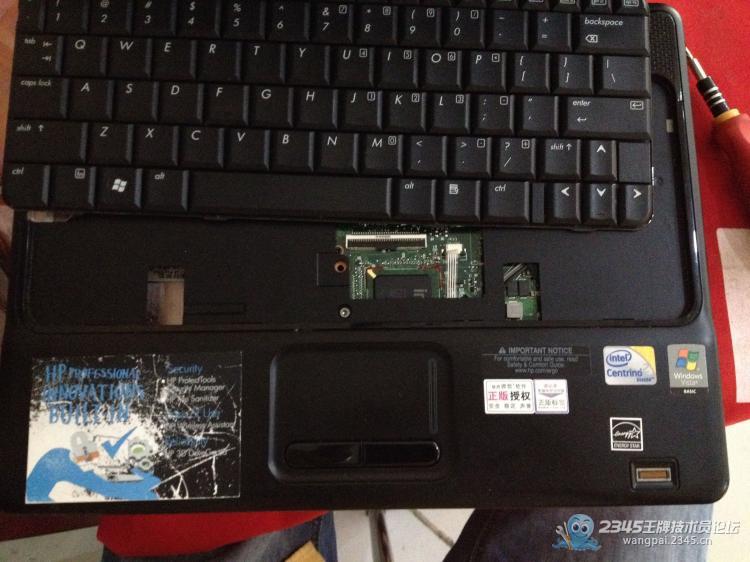

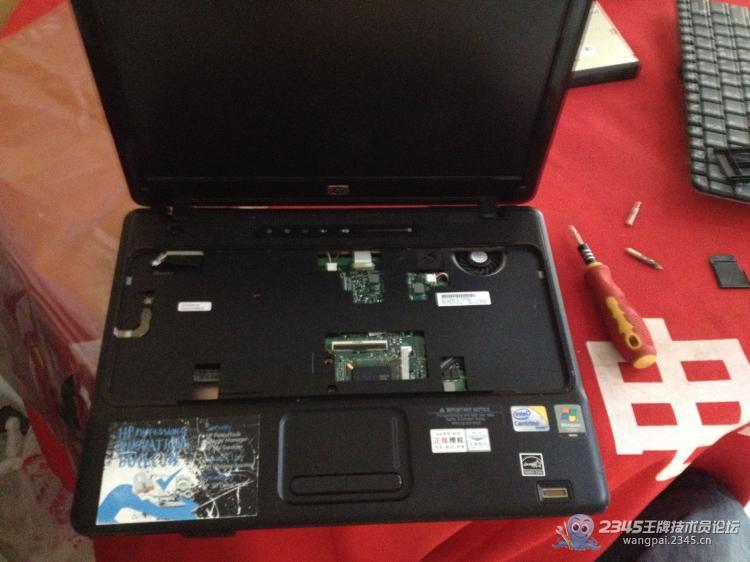

拆完D面 螺丝 就开始取键盘 与 C面壳了

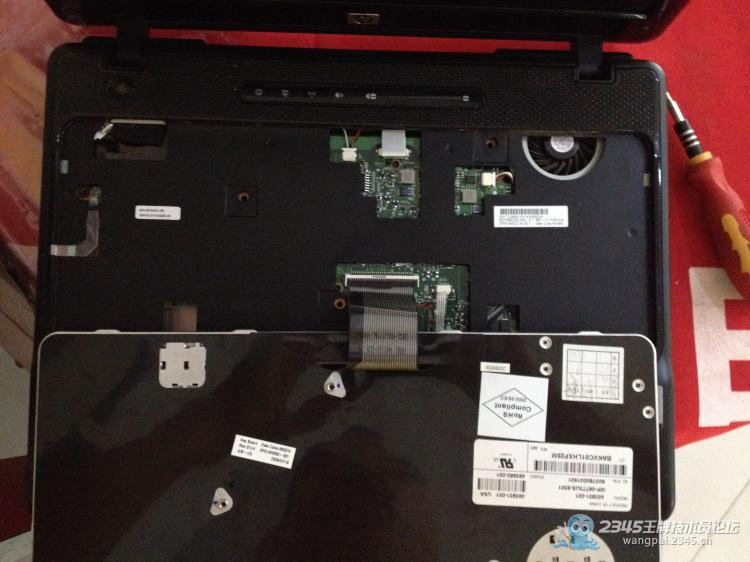

注意 排线

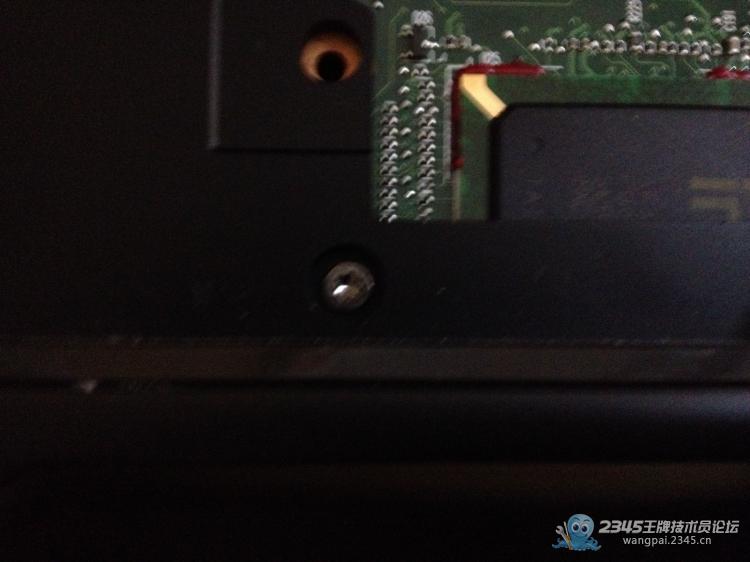

C面的 螺丝 又开始变样了 不过 我有拆机神器 ~~ 后面 再悄悄的告诉亲们哦 ~~

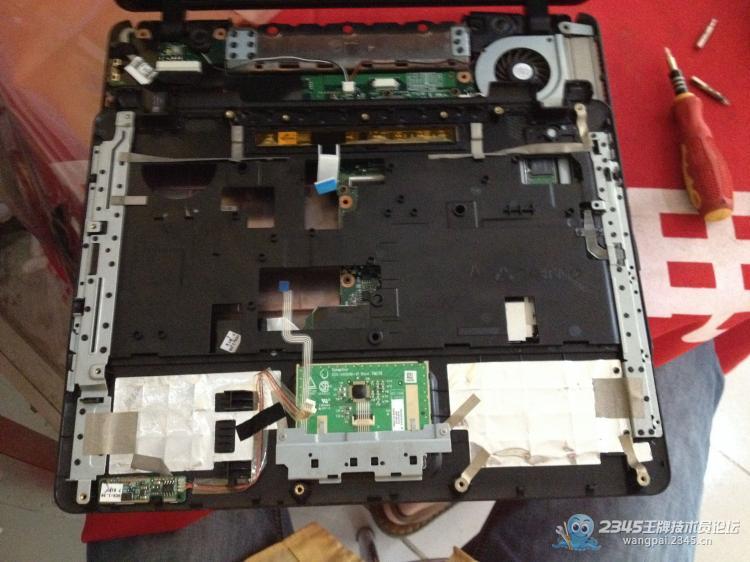

拆完 取下C面

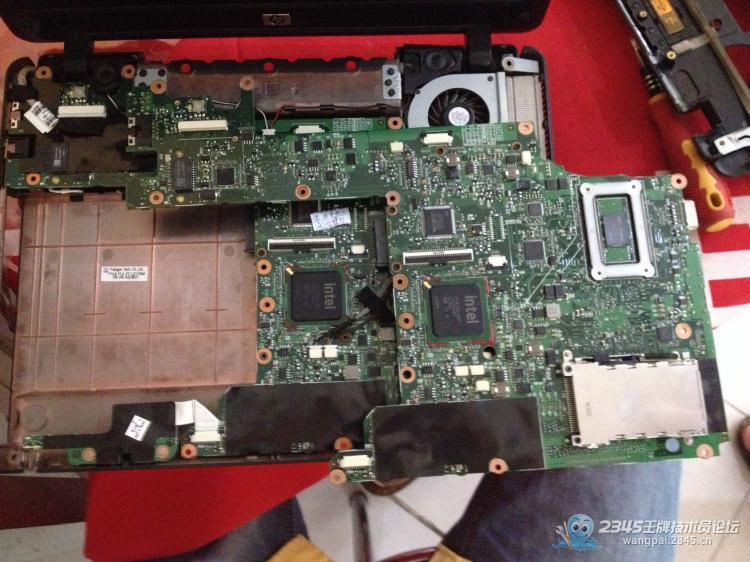

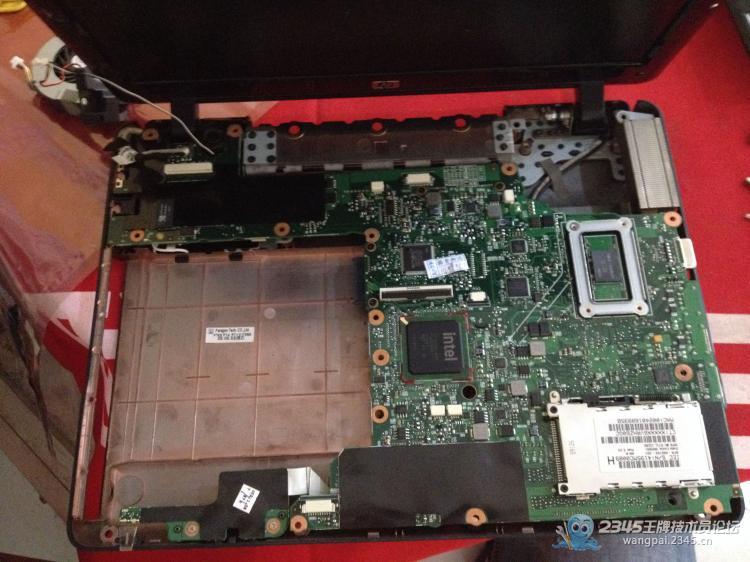

对比一下准备更换的 这片主板 看有什么不同   (同学们 你们看看 有什么不同呢)看到了吗  就 在那儿

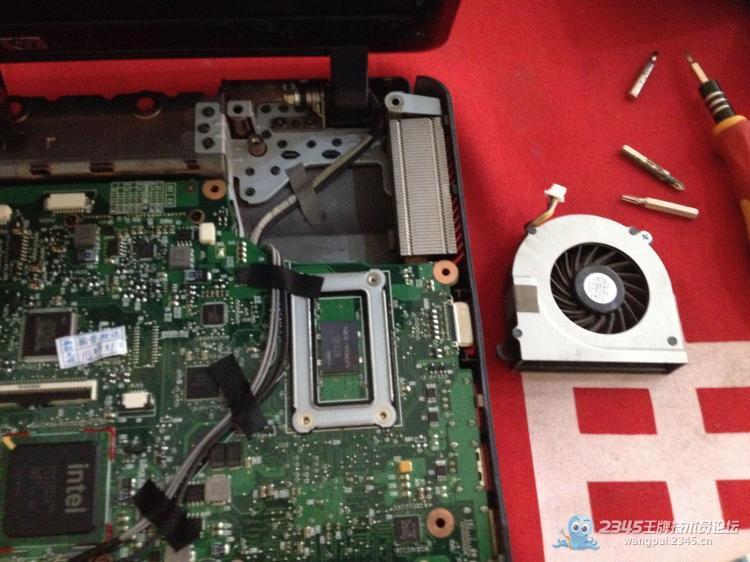

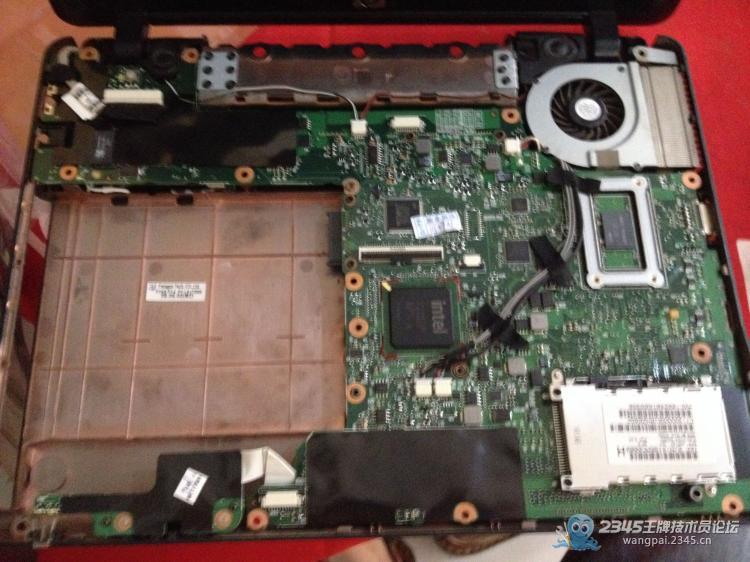

对了  一个 有 指纹识别的接 口  一个 没有   拆风扇

屏线 扬声器 摄像头 等等 数据线

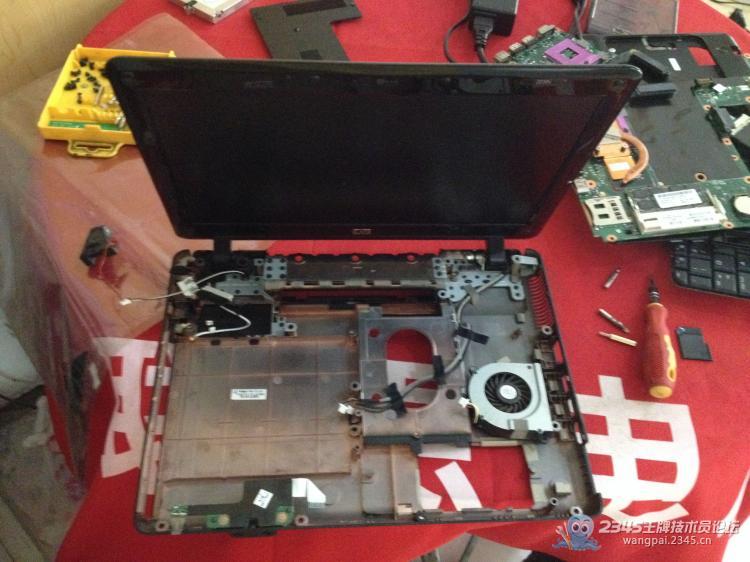

取下拆下主板 ( 记得要拧下主板上的 螺丝哦 亲们)

记得还有 猫 和无线网卡 哦   特别是无线网卡上的那个天线线帽  拆的时候要 轻轻的 温柔 哦  ~~  要有就是 记得 黑线是 1 白线 为  2   方便安装的时候 不要搞错

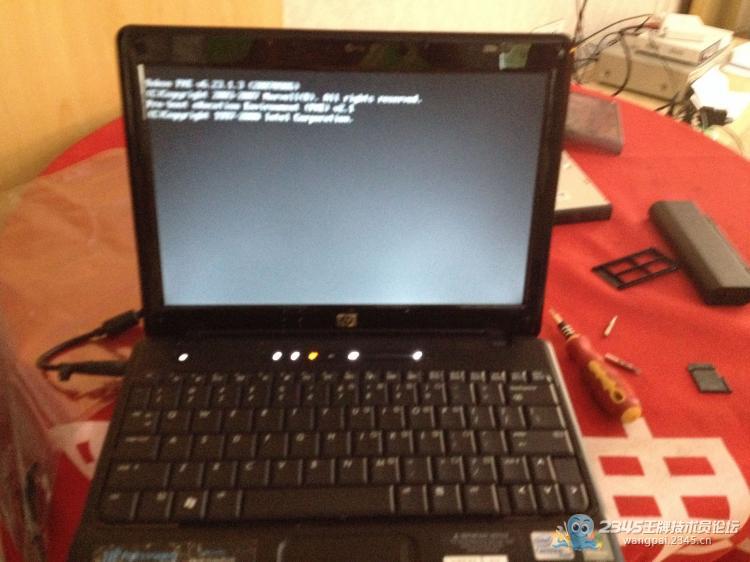

 然后 再按顺序 拼起来 先通电测试一下   OK

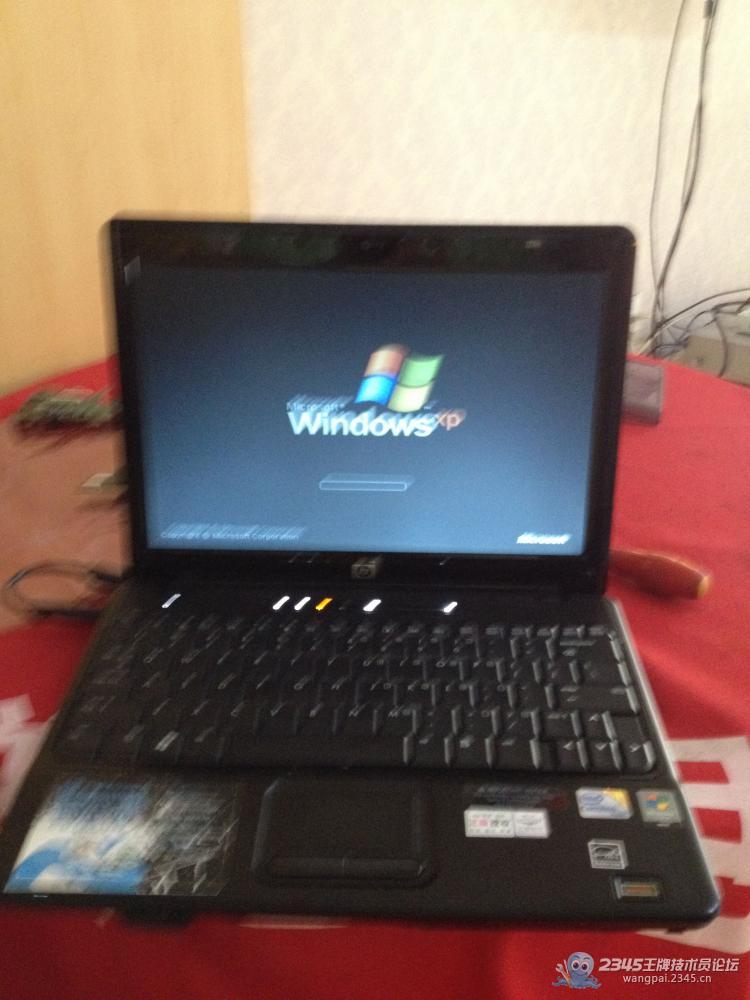

最后 装上硬盘 拧上螺丝  开机 OK  完工!!!!

在最后  给家大分享一下  我的拆机神器哦   亲们
