图解：主板电源线接法（电源开关、重启开关、USB、耳机麦克风等）

一般，主板电源开关和重启线不分正负，只要接上电源开关线就可以正常开机和关机了；电源和硬盘灯就分正负，不过些线接不接都不影响电脑正常使用。

一般，主板电源线等共有8根，每两根组成一组，电源开关一组，重启一组，电源灯一组（分正负），硬盘灯一组（分正负）。

一般电源线接口如下：

电源LED灯

+ － 电源开关

。 。  。 。

。 。   。 。 。

+ － 重启 未定义接口（这果多一个接口，貌似没用的）

硬盘LED灯

一般只需注意以上电源线的接法就行了，其他基本不用记，只要接口接合适就行了。

其他线如USB线、音频线、耳麦线都是整合成一组一组的，只要接口插得进就对了。菜鸟进阶必读！主板跳线连接方法揭秘初级用户最头疼的跳线连接

作为一名新手，要真正从头组装好自己的电脑并不容易，也许你知道CPU应该插哪儿，内存应该插哪儿，但遇到一排排复杂跳线的时候，很多新手都不知道如何下手。

钥匙开机其实并不神秘

还记不记得你第一次见到装电脑的时候，JS将CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶（笔者第一次见到的时候反正很惊讶）！面对一个全新的主板，JS总是不用看任何说明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。

这个叫做真正的跳线

首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。

看完本文，连接这一大把的线都会变得非常轻松

至于到底是谁第一次管面板连接插针叫做“跳线”的人，相信谁也确定不了。不过既然都这么叫了，大家也都习惯了，我们也就不追究这些，所以在本文里，我们姑且管面板连接插针叫做跳线吧。轻松识别各连接线的定义

为了更加方便理解，我们先从机箱里的连接线说起。一般来说，机箱里的连接线上都采用了文字来对每组连接线的定义进行了标注，但是怎么识别这些标注，这是我们要解决的第一个问题。实际上，这些线上的标注都是相关英文的缩写，并不难记。下面我们来一个一个的认识（每张图片下方是相关介绍）！

电源开关：POWER SW;英文全称：Power Swicth;可能用名：POWER、POWER SWITCH、ON/OFF、POWER SETUP、PWR等;

功能定义：机箱前面的开机按钮

复位/重启开关

复位/重启开关：RESET SW;英文全称：Reset Swicth;可能用名：RESET、Reset Swicth、Reset Setup、RST等;

功能定义：机箱前面的复位按钮

电源指示灯：+/-;可能用名：POWER LED、PLED、PWR LED、SYS LED等;

硬盘状态指示灯

硬盘状态指示灯：HDD LED;英文全称：Hard disk drive light emitting diode;可能用名：HD LED

报警器：SPEAKER可能用名：SPK功能定义：主板工作异常报警器这个不用说，连接前置USB接口的，一般都是一个整体音频连接线：AUDIO可能用名：FP AUDIO功能定义：机箱前置音频

这个不用说，连接前置USB接口的，一般都是一个整体

音频连接线：AUDIO;可能用名：FP AUDIO;功能定义：机箱前置音频

看完以上简单的图文介绍以后，大家一定已经认识机箱上的这些连线的定义了，其实真的很简单，就是几个非常非常简单英文的缩写。下一页我们在来认识主板上的“跳线”。

轻松识别主板跳线之“基础”篇

实际上，机箱上的线并不可怕，80%以上的初学者感觉最头疼的是主板上跳线的定义，但实际上真的那么可怕吗？答案是否定的！并且这其中还有很多的规律，就是因为这些规律，我们才能做到举一反三，无论什么品牌的主板都不用看说明书插好复杂的跳线。

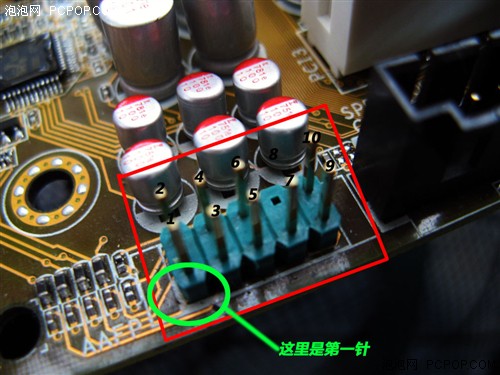

● 哪儿是跳线的第一Pin？

要学会如何跳线，我们必须先了解跳线到底从哪儿开始数，这个其实很简单。在主板（任何板卡设备都一样）上，跳线的两端总是有一端会有较粗的印刷框，而跳线就应该从这里数。找到这个较粗的印刷框之后，就本着从左到右，从上至下的原则数就是了。如上图。

● 9Pin开关/复位/电源灯/硬盘灯定义

这款主板和上一张图的主板一样，都采用9Pin定义开关/复位/电源灯/硬盘灯

9Pin的开关/复位/电源灯/硬盘灯跳线是目前最流行的一种方式，市场上70%以上的品牌都采用的是这种方式，慢慢的也就成了一种标准，特别是几大代工厂为通路厂商推出的主板，采用这种方式的更是高达90%以上。

9针面板连接跳线示意图

上图是9Pin定义开关/复位/电源灯/硬盘灯的示意图，在这里需要注意的是其中的第9Pin并没有定义，所以插跳线的时候也不需要插这一根。连接的时候只需要按照上面的示意图连接就可以，很简单。其中，电源开关（Power SW）和复位开关（都是不分正负极的），而两个指示灯需要区分正负极，正极连在靠近第一针的方向（也就是有印刷粗线的方向）。

你能区分这根线的正负极了吗？

还有一点差点忘了说，机箱上的线区分正负极也很简单，一般来说彩色的线是正极，而黑色/白色的线是负极（接地，有时候用GND表示）。

学到并且记住本页内容之后，你就可以搞定绝大部分主板的开关/复位/电源指示灯/硬盘指示灯的连接了，现在你可以把你机箱里的这部分线拔下来，再插上。一定要记住排列方式！为了方便大家记忆，这里我们用4句话来概括9Pin定义开关/复位/电源灯/硬盘灯位置：1、缺针旁边插电源2、电源对面插复位3、电源旁边插电源灯，负极靠近电源跳线4、复位旁边插硬盘灯，负极靠近复位跳线

这么说了，相信你一定记住了！具有代表性的华硕主板接线方法

● 具有代表性的华硕主板接线方法

很多朋友装机的时候会优先考虑华硕的主板，但是华硕的主板接线的规律一般和前一页我们讲到的不太一样，但是也非常具有代表性，所以我们在这里单独提出来讲一下。

上图就是华硕主板这种接线的示意图（红色的点表示没有插针），实际上很好记。这里要注意的是有些机箱的PLED是3Pin线的插头，但是实际上上面只有两根线，这里就需要连接到3Pin的PLED插针上，如上图的虚线部分，就是专门连接3Pin的PLED插头的。

下面我们来找一下这个的规律。首先，SPEAKER的规律最为明显，4Pin在一起，除了插SPeaker其他什么都插不了。所以以后看到这种插针的时候，我们首先确定SPeaker的位置。然后，如果有3Pin在一起的，必然是接电源指示灯，因为只有电源指示灯可能会出现3Pin；第三，Power开关90%都是独立在中间的两个Pin，当然也可以自己用导体短接一下这两个pin，如果开机，则证明是插POWER的，旁边的Reset也可以按照同样的方法试验。剩下的当然是插硬盘灯了，注意电源指示灯和硬盘工作状态指示灯都是要分正负极的，实际上插反了也没什么，只是会不亮，不会对主板造成损坏。

● 其他无规律主板的接线方式：

除了前面我们讲到的，还有一些主板的接线规律并不太明显，但是这些主板都在接线的旁边很明显的标识除了接线的方法（实际上绝大多数主板都有标识），并且在插针底座上用颜色加以区分，如上图。大家遇到这样主板的时候，就按照标识来插线就可以了。

看到现在，相信你已经明白了装机员用钥匙开机的秘密了吧，实际上也就是POWER相应的插针进行短接，很简单。前置USB与前置音频的接线方法

●前置USB

前置USB的接线方法实际上非常简单，现在一般的机箱都将前置USB的接线做成了一个整体，大家只要在主板上找到相应的插针，一起插上就可以了。一般来说，目前主板上前置USB的插针都采用了9Pin的接线方式，并且在旁边都有明显的USB 2.0标志。

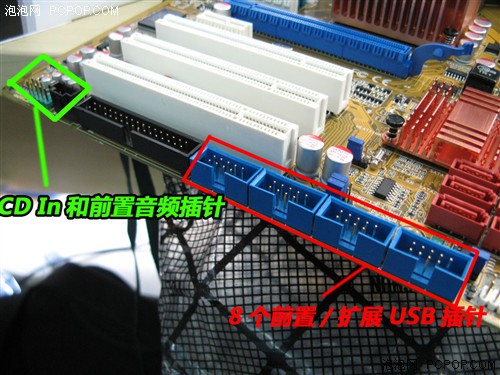

要在主板上找到前置USB的插针也非常简单，现在的主板一般都有两组甚至两组以上的前置USB插针（如上图），找前置USB的时候大家只要看到这种9pin的，并且有两组/两组以上的插针在一起的时候，基本上可以确定这就是前置USB的插针，并且在主板附近还会有标识。

现在一般机箱上的前置USB连线搜是这样整合型的，上面一共有8根线，分别是VCC、Data+、Data-、GND，这种整合的就不用多说了，直接插上就行。如果是分开的，一般情况下都本着红、白、绿、黑的顺序连接。如上图这根线，虽然是整合的，但同样是以红白绿黑的排序方式。

●前置音频连接方法

由于前置音频是近两年才开始流行起来的，别说是用户了，就连很多装机的技术员都不太会连接前置音频的线，甚至还有不少JS直接说出了接了前置后面就不出声了这样的笑话。那么前置音频到底是不是那么难接呢，我们一起来看一看。

从目前市场上售卖的主板来看，前置音频插针的排序已经成了一种固定的标准（如上图）。从图上可以看出，前置音频的插针一共有9颗，但一共占据了10根插针的位置，第8针是留空的。

上图是比较典型的前置音频的连线，前置音频实际上一共只需要连接7根线，也就是上图中的7根线。在主板的插针端，我们只要了解每一根插针的定义，也就很好连接前置音频了。下面我们来看一下主板上每颗针的定义：1----Mic in/MIC（麦克风输入）

2----GND（接地）3----Mic Power/Mic VCC/MIC BIAS（麦克风电压）4----No pin5----LINE OUT FR（右声道前置音频输出）6----LINE OUT RR（右声道后置音频输出）7----NO pin8----NO pin9----LINE OUT FL（左声道前置音频输出）10----LINE OUT RL（做声道后置音频输出）

在连接前置音频的时候，只需要按照上面的定义，连接好相应的线就可以了。实际上，第5Pin和第6Pin、第9Pin和第10Pin在部分机箱上是由一根线接出来的，也可以达到同样的效果。

看起来线有点多，但是同样非常好记，大家不妨按照笔者记得方法。首先记住前三根，第一根是麦克输入，第二根接地，第三根是麦克电压，然后第5Pin和第6Pin插右声道，第9Pin和第10Pin插左声道。从上往下数就是，Mic in、Mic电压、右声道、左声道，再外加一个接地。这么记是不是很简单？
